男女无遮挡羞羞视频免费软件,亚洲AV婷婷网色偷偷在线观看,又粗又黄又爽视频免费看,国产单亲乱视频

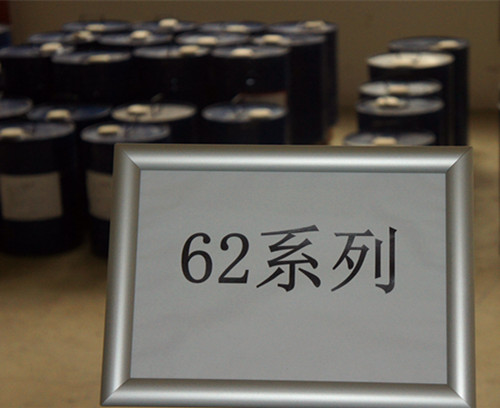

62-80A

62-85A

62-91A

62-93A

62-95A

62-98A

62-65D

預(yù)聚體特性

NCO含量%

3.5

4.4

4.9

6.1

6.3

7

8

粘度cPs@90°C

875

750

650

520

400

350

300

加工條件

預(yù)聚體溫度°C

90

90

90

85

85

70

70

MOCA溫度°C

115

115

115

115

115

115

115

Mold模具溫度°C

100

100

100

100

100

100

100

配比%

10

12.5

14

15.5

17

20

23

凝膠時(shí)間：分鐘

15

7

5

4

4

3

2

硫化時(shí)間：分鐘@°C

60@110

60@120

60@120

60@120

60@120

60@120

60@120

二次硫化：小時(shí)@°C

10@100

10@100

10@100

10@100

10@100

10@100

10@100

物理特性

邵氏硬度

80A

85A

91A

93A

95A

98A/48D

65D

100%定伸MPa

4.1

5.2

7.9

8.3

10.3

10.3

18.7

300%定伸MPa

6.9

9.0

10.7

12.2

14.2

15.2

拉伸強(qiáng)度MPa

13.5

20.6

23.4

32

38

40

45

伸長(zhǎng)率%

500

450

450

415

400

325

275

拉斷變形%

8

8

9

10

15

18

25

抗撕強(qiáng)度Die C（kN/m）

35.0

43.8

52.5

61.3

70

85

89.3

巴邵氏回彈%

25

30

34

30

30

48

45

壓縮永久變形Method B

35

40

38

40

45

45

比重密度 g/cm3

1.15

1.15

1.15

1.15

1.15

1.15

1.15
